Изготовление фундамента на сваях своими руками для многих домовладельцев остается единственно правильным решением при размещении строения на просадочных и не устойчивых грунтах...

Свайный фундамент
При необходимости возведения строений на просадочных грунтах, имеющих пористую структуру и обладающих способностью в момент намокания  уплотняться либо наоборот терять плотность, встает сложный выбор правильного фундамента.

К неустойчивым грунтам можно отнести   торф или другие лессовидные грунты.

Многие будущие домовладельцы задаются вопросом, как построить свайный  фундамент на торфе так, чтобы в последствии дом не ушел под землю.

Очень часто  строения  на  ленточном  фундаменте или плите, возведенные на просадочных грунтах, продолжают усадку в грунт , а в некоторых случаях усадка происходит неравномерно, в связи с чем происходит увеличенная нагрузка на фундамент и строение. В таких случаях может произойти разрушение фундамента и строения.

Выход из этой ситуации есть.  Если фундамент нельзя опереть на поверхности твердой земли, значит необходимо добраться до более плотных слоев почвы ниже поверхности. В таких случаях некоторые используют винтовые сваи, которые вкручиваются до жесткого грунта, но на такой фундамент  тяжелое строение не поставишь.

В некоторых случаях когда просадочные грунты залегают не очень глубоко, производят их выборку с последующей заменой на песок и щебень.

Но в ситуации с большой глубиной залегания твердого грунта, выборка просадочных пород не актуальна, так как  требует больших финансовых вливаний и  трудозатрат, а если грунтовые воды залегают достаточно высоко, то стоимость такой работы будет расти в геометрической прогрессии.
В таких ситуациях многие прибегают к возведению свайного фундамента.

Установить  сваи в грунт можно различными методами:

Можно забить сваи при помощи ударного способа, но для этого необходимо разместить на участке тяжелую технику, что, конечно же, совсем не оправдано в частном строительстве.

Другой метод  - бурение скважин под сваи при помощи  буровой с дальнейшим погружением железобетонной сваи в изготовленную скважину. В этом случае также необходимо наличие тяжелой техники.

Еще один способ, популярный в частном строительстве, это установка свай своими руками, когда скважины под них бурятся ручным способом, а сама свая отливается непосредственно внутри скважины. Об этом способе дальше и пойдет речь.

Смысл свайного фундамента - перенесение нагрузки от веса строения на более плотные слои грунта  расположенные на глубине. Так же свайные фундаменты используются в местах на холмистой местности, где велика угроза сползания строения.
Установив сваи под фундаментом и впоследствии связав их ростверком или плитой, можно добиться лучшей устойчивости для будущего строения.
Устройство свайного фундамента своими руками процесс достаточно трудоемкий.

Первым этапом необходимо произвести расчет необходимого количества свай, которые будут располагаться под плитой или ростверком.  Эту информацию можно получить  из справочников по строительству фундаментов. Таже, необходимо понимать что вес будущего строения передается на сваи, поэтому важно расчитать их толщину и ширину подошвы.

Далее непосредственно на месте необходимо сделать разметку и обозначить места будущих свай. В процессе разметки места необходимо произвести разведку  грунта,  проверив щупом нет ли на пути  бура глубоко залегающих корней, камней или других предметов. Если на пути встретилось препятствие и вынуть его не возможно, то место под сваю лучше сместить в сторону.  Такой метод разведки конечно же хорош на мягкой почве (например торф), на торфах до жесткого грунта в несколько метров можно спокойно достать  щупом изготовленным из 8 -10 мм арматуры.


Скважина для свайного фундамента Там  где прощупать местность не представляется возможным, бурение производится на свой страх и риск, но стоит помнить что установка свай на предметы (камни, стволы деревьев и т.д.) оказавшиеся в почве бессмысленнна.

Поскольку  при постоянном  давлении на сваю передающемся от веса фундамента и строения, возможно смещение, казалось бы, изначально жесткого и устойчивого основания под самой сваей, причем  с дальнейшим вывешиванием последней,  что обуславливается потерей устойчивости фундамента и не равномерностью распределения нагрузки со всеми вытекающими.

Ручное бурение неглубокой скважины под сваи можно произвести  специальным  буром с выдвижным ножом в нижней части. Такой нож позволяет сделать специальное уширение в нижней части скважины, там где будет располагаться пята сваи.

Можно пробурить скважину большего диаметра,  для  устойчивости сваи, важна площадь ее пяты, чем больше диаметр пяты тем лучше, но тем сложнее выполнить бурение ручным способом. В некоторых случаях уширение делают только для пяты, а  в других, например, когда отлить пяту по месту мешают грунтовые воды, сваю отливают на всю ширину пробуренного отверстия.

Для бурения отверстий  под сваи в мягком грунте (таком как торф) можно использовать   переделанный садовый бур.

О том как изготовить бур  под сваи, можно прочитать здесь - ручной бур.

Изготовление бетонной сваи своими руками

При возведении небольших построек на просадочных грунтах  1-2 метра, некоторые изготовливают свайный фундамент, где  в качестве опалубки используют пластиковые (канализационные), асбестовые или другие трубы.

Использование труб, облегчает работу по обустройству фундамента. Важной частью сваи является ее пята, это та часть которая будет упираться в твердый грунт. Чем больше площадь пяты тем лучше. Если грунтовые воды не позволяют отлить пяту сваи прямо в шахте, то в такой ситуации пяту можно отлить заранее. Но при этом ширина пяты не может быть больше диаметра скважины.

При отливке сваи на всю ширину пробуренного отверстия расходуется больше бетонного раствора, за то, конечно же, сокращаются расходы на покупку  труб для опалубки, так как вместо них можно использовать рубероид.
Для этого понадобиться скрученный в трубку кусок рубероида нужной длины.

Для того чтобы с Арматура для свай вая имела жесткость в ней должна располагаться арматура.
Чтобы арматура не выходила к стенкам сваи ее необходимо собрать в конструкцию при помощи вязальной проволоки или сварки.

Затем из куска рубероида изготовливается трубка небольшой  длины и диаметром чуть меньше пробуренной скважины, соединять рубероид можно при помощи саморезов типа "клоп"

Изготовление свай своими руками

Установив трубки вертикально на ровную поверхность,  в каждую устанавливается готовая конструкция из арматуры. Выставлять для заливки пяты (нижней части) сваи удобно около стены или забора, так как там легче зафиксировать арматуру в вертикальном положении.

Чтобы раствор в нижней ча Опалубка для свай сти не уходил в землю, трубку из рубероида  можно вставить в  пластиковые или металлические ведерки подходящего диаметра.

Для заливки свай лучше всего использовать бетон с водоотталкивающими добавками, такие добавки позволяют разводить раствор в меньшем количестве воды, а так же способствуют лучшему уплотнению цементной массы, что позитивно сказывается на качестве готовой бетонной сваи.

Использование вибратора после заливки свай,  только улучшит их качество.

После того как бетон встанет, на 4-5 день, можно нарастить  трубку из рубероида, вставив ее внутрь нижней.
Трубку из рубероида лучше всего изготавливать в несколько слоев, чтобы по шву при заливке не просачивался бетон.

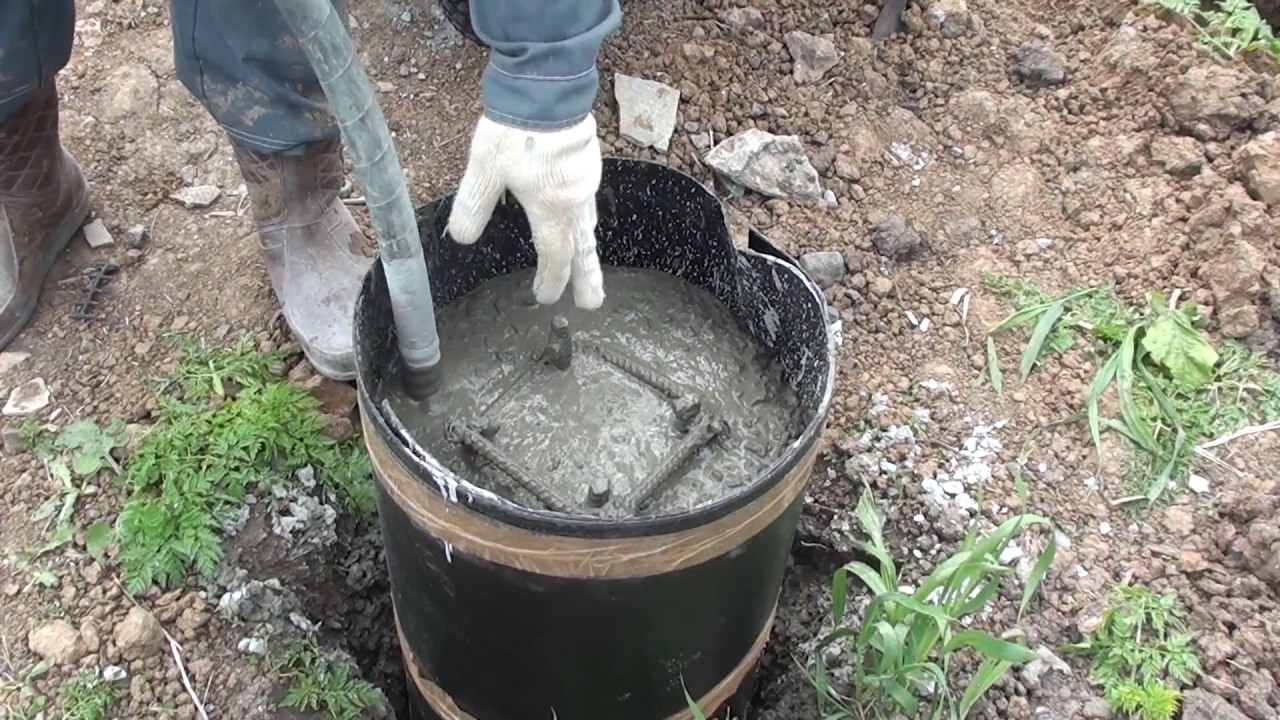

Далее такую заготовку можно опустить в скважину и залить бетоном. При заливке бетоном, необходимо производить вибро или иное уплотнение бетонного раствора, такие меры обеспечат однородное строение будущей сваи.

Верхняя часть свай после их изготовления в зависимости от требований  к фундаменту могут быть связаны  бетонной конструкцией (ростверком или плитой).
